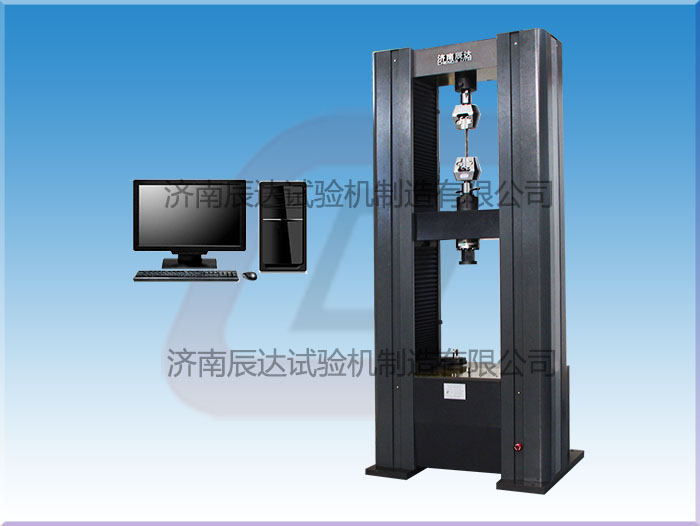

關于電子拉力試驗機的結構及原理你了解多少

電子拉力試驗機也稱電子拉力機，適用于塑料薄膜、復合材料、膠粘劑、膠粘帶、不干膠、醫用貼劑、保護膜、離型紙、背板材料、橡膠、紙張纖維等產品的拉伸、剝離、變形、撕裂、熱封、粘合、穿刺力、開啟力、低速解卷力等性能測試。今天來給大家說一下電子拉力試驗機的結構及工作原理，一起來了解下吧。

一、拉力試驗機的測量系統

1.力值的測量

通過測力傳感器、放大器和數據處理系統來實現測量，常用的測力傳感器是應變片式傳感器。

所謂應變片式傳感器，就是由【應變片】、彈性元件和某些附件(補償元件、防護罩、接線插座、加載件組成)，能將某種機械量變成電量輸出的器件。應變片式的拉、壓力傳感器國內外種類繁多，主要有筒狀力傳感器、輪輻式力傳感器、S雙連孔型傳感器、十字梁式傳感器等類型。

從材料力學上得知，在小變形條件下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變形成正比。以S型傳感器為例，當傳感器受到拉 力P的作用時，由于彈性元件表面粘貼有應變片，因?yàn)閺椥栽膽?yīng)變與外力P的大小成正比例，故此將應變片接入測量電路中，即可通過測出其輸出電壓，從而測 出力的大小。

對于傳感器，一般采用差動全橋測量，即將所粘貼的應變片組成橋路，

R1、R2、R3、R4，實際為阻值相等的4片(或8片)應變片，即R1=R2=R3=R4，當傳感器受到外力(拉力或壓力)作用時，傳感器彈性元件 產生應變而使各電阻值發生變化，其變化值分別為△R1△、R2、△R3、△R4，結果原來平衡的電橋，現在不平衡了，橋路就有電壓輸出，設△E

則△E=[R1R2/(R1 R2)2]△R1/R1-△R2/R2 △R3/R3-△R4/R4)U

式中U為外電源供給橋路的電壓

進一步簡化有

△E=[R2/4R2](△R1/R-△R2/R △R3/R-△R4/R)U

將△Ri/Ri=Kεi代上上式

則有△E=[UK/4](ε1-ε2 ε3-ε4)

2.形變的測量

通過形變測量裝置來測量，它是用來測量試樣在試驗過程中產生的形變。

該裝置上有兩個夾頭，經過一系列傳動機構與裝在測量裝置頂部的【光電編碼器】連在一起，當兩夾頭間的距離發生變化時，帶動光電編碼器的軸旋轉，光電編碼器就會有脈沖信號輸出。再由處理器對此信號進行處理，就可以得出試樣的變形量。

3.橫梁位移的測量

其原理同變形測量大致相同，都是通過測量光電編碼器的輸出脈沖數來獲得橫梁的位移量。

二.拉力試驗機的工作原理

主要是用于試驗機的橫梁移動，其工作原理是由伺服系統控制電機，電機經過減速箱等一系列傳動機構帶動絲桿轉動，從而達到控制橫梁移動的目的。通過改變電機的轉速，可以改變橫梁的移動速度。

顧名思義，就是控制試驗機運作的系統，人們通過操作臺可以控制試驗機的運作，通過顯示屏可以獲知試驗機的狀態及各項試驗參數，若該機帶有電腦的話，也 可以由電腦實現各項功能并進行數據處理分析、試驗結果打印。試驗機同電腦之間的通信一般都是使用RS232串行通信方式，它通過計算機背后的串口(COM 口)進行通信，此技術比較成熟、可靠，使用方便。

用來采集和處理分析數據。進入試驗界面后，電腦會不斷采集各樣試驗數據，實時畫出試驗曲線(常用力--位移的曲線)，自動求出各試驗參數及輸出報表.
