微機控制電液伺服鋼絞線拉力試驗機LAW-1000G

更新時間：2025-03-11 09:03:43點擊次數：次

產品概述：

一、主要用途

LAW系列微機控制電液伺服主要用于對預應力鋼絞線進行拉抗強度測試和分析。試驗操作和數據處理負荷GB/T5224-2003《預應力混凝土鋼絞線》的要求。

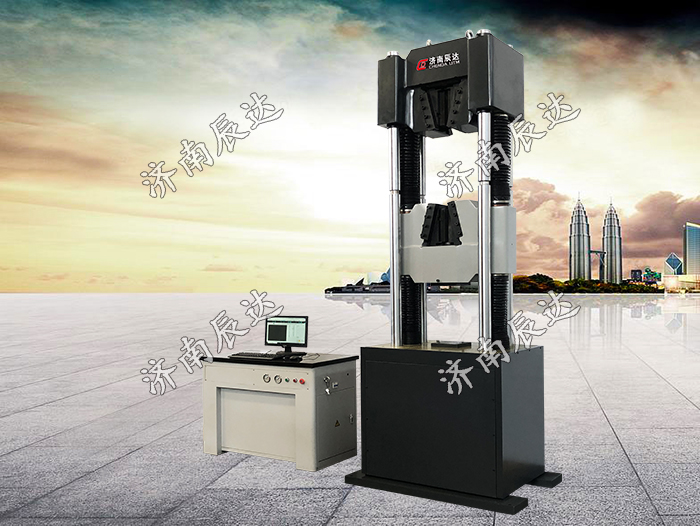

本機由油缸下置式主機及琴式油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用鏈條傳動。計算機全自動閉環控制高性能電液比例伺服閥來完成對各種材料的拉伸、壓縮、彎曲等試驗。試驗結束后自動采取材料的FM、RPO.2、RM和Ft等實驗結果。

性能特點

1、特制超厚鉗口座使鋼絞線在拉伸時完全包容在鉗口座體內從而保證鋼絞線試樣在中間斷裂。

2、特質高硬度(HRC68-70)加長鉗口提高了夾持捻距和接觸面積并采用液壓自動夾緊，使試樣夾持更牢靠不易打滑。

3、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。

4、具有等速應力、等速應變、等速位移、拉伸控制、程序編輯器多種控制模式，各種控制模式在試驗過程中可任意平滑切換并保持。

5、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試。對已相同條件的試樣一次輸入批量自動生成，還可制作條件模板。

6、試驗自動完成后試樣信息、試驗數據、試驗曲線等自動存儲。

7、根據試驗力大小或材料變形大小自動切換到適當量程，以確保試驗數據測量的準確性。

8、試驗數據（試驗力、位移、變形）加載狀態和試驗曲線隨試驗過程動態實時屏幕顯示。

9、根據實際需要可選擇應力—應變、力—位移、力—時間、位移—時間等曲線進行顯示、分析和打印。

10、當負荷超過滿量程的2%-5%時自動過載保護停機。

11、可根據試樣條件、試驗日期和試驗數據等條件自動查詢所有相關歷史記錄。

12、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。

二、技術參數

產品名稱	微機控制電液伺服鋼絞線拉力試驗機
產品型號	LAW-500G/600G	LAW-1000G
結構形式	油缸下置式主機結構
最大試驗力(KN)	500/600	1000
試驗機級別	1級
試驗力測量范圍	2%-100%FS
試驗力示值相對誤差	≤示值的±1%
力分辨率	1/30000
變形測量裝置	電子式引伸計
變形示值相對誤差	≤示值的±0.5%
位移測量裝置	光電編碼器
位移示值相對誤差	≤示值的±1%
位移分辨率	0.01
橫梁調整速度（mm/min）	120
活塞最大行程	250
控制方式	三閉環控制和編程控制
安全保護裝置	機械限位保護和軟件過載保護
有效拉伸空間	1000
有效壓縮空間	600
夾持方式	液壓自動夾緊
活塞最大移動速率（mm/min）	60
立柱間距	540mm		650mm
鋼絞線夾持直徑	∮9-∮24		∮9-∮30
上下壓盤尺寸	204*204
主機外形尺寸	8305802550		10606602950
主機電源	0.55		0.75
油源控制柜外形尺寸	5805501280		5805501280
控制柜電源	1.5		1.5
主機重量	3000Kg		4500Kg
